LM2596 DC-DC Buck bihurgailuaren beheranzko modulua erabiltzailearen eskuliburua

1. Sarrera

Erabiltzailearen eskuliburu honek LM2596 DC-DC Buck bihurgailuaren beheranzko modulua modu seguru eta eraginkorrean erabiltzeko ezinbesteko informazioa eskaintzen du. Mesedez, irakurri arretaz eskuliburu hau erabili aurretik eta gorde etorkizunean erreferentzia gisa.

2. Produktua amaitu daview eta Ezaugarriak

LM2596 DC-DC Buck bihurgailua sarrera-bolumen handiagoa eraginkortasunez bihurtzeko diseinatutako elikatze-iturri modulua da.tage irteera-bolumen txikiagoa eta erregulagarria den bateratage. Energia-iturri egonkor eta erregulatua behar duten hainbat proiektu elektronikotarako egokia da.

Ezaugarri nagusiak:

• Sarrera boltage Barrutia: DC 3V-tik 40V-ra. Oharra: Sarrerako bolumenatage-k nahi den irteerako bolumena baino gutxienez 1.5 V handiagoa izan behar dutage.
• Irteera boltage Barrutia: DC 1.5V-tik 35V-ra, etengabe erregulagarria.
• Irteerako korronte maximoa: 3A.
• Eraginkortasun handia: Energia-bihurketa eraginkorrerako diseinatua.
• Kalitate osagaiak: SANYO kondentsadore solidoak, 36u loditzeko zirkuitu-plakak eta Q handiko induktantzia ditu.
• LED adierazle integratua: Potentzia adierazle LED.
• Dimentsio trinkoak: Gutxi gorabehera 45 mm (L) x 20 mm (Z) x 14 mm (A), potentziometroa barne.

2.1. irudia: Goikoa view LM2596 DC-DC Buck bihurgailu moduluaren irudia, sarrera/irteera terminalak, potentziometroa, induktorea eta kondentsadoreak erakusten dituena.

3. Zehaztapenak

4. Konfigurazioa eta kableatzea

Moduluaren funtzionamendu seguru eta zuzenerako ezinbestekoa da kableatu egokia. Ziurtatu beti korrontea deskonektatuta dagoela konexioak egin aurretik.

4.1. Pinout-aren deskribapena:

• SARTU+: Sarrera positiboa voltage terminala.
• BARNE-: Sarrera negatiboa voltage terminala (Lurra).
• OUT+: Irteera positiboa boltage terminala.
• OUT-: Irteera negatiboa boltage terminala (Lurra).

4.2. Konexio urratsak:

1. Identifikatu moduluko IN+ eta IN- terminalak. Konektatu zure korronte zuzeneko elikatze iturria (adibidez, bateria, elikatze egokitzailea) terminal hauetara. Ziurtatu polaritate zuzena dela: positiboa IN+-ra eta negatiboa IN-ra.
2. Identifikatu OUT+ eta OUT- terminalak. Konektatu zure karga (adibidez, LED, motor, zirkuitu) terminal hauetara. Ziurtatu polaritate zuzena dagoela.
3. Energia jarri aurretik, erabili multimetro bat irteerako bolumena neurtzeko.tage. Potentziometro urdina (trimmerra) erlojuaren orratzen noranzkoan doitu irteerako bolumena handitzeko.tage eta erlojuaren orratzen kontrako noranzkoan txikitzeko. Irteerako bolumena doitzea oso gomendagarria datage nahi den mailara zure karga sentikorra konektatu AURRETIK.
4. Behin nahi den irteera voltage ezarrita dagoenean, karga konektatu eta potentzia eman dezakezu.

4.1. irudia: AdibampLM2596 moduluaren irudia elikatze-iturri batera eta karga batera konektatuta, sarrera eta irteerako kableatua erakutsiz.

5. Funtzionamendu-argibideak

5.1. liburukiatage Doikuntza:

Irteerako bolumenatage potentziometro multibiradunarekin doitzen da. Erabili bihurkin txiki bat potentziometroa biratzeko. Erlojuaren orratzen noranzkoan biratzeak bolumena handitzen dutage, eta erlojuaren orratzen kontrako noranzkoan txikitzen du.

• Konektatu sarrerako elikatze iturria (3V-40V DC artean).
• Neurtu irteera bolumenatagOUT+ eta OUT-ra konektatutako multimetro bat erabiliz.
• Biratu potenziometroa kontu handiz nahi den irteerako bolumena lortu arte.tage lortzen da.
• Behin ezarrita, moduluak irteerako bolumen hau mantenduko dutage sarrerako bolumena den bitarteantage nahikoa da eta karga-korronteak ez du 3A gainditzen.

5.1 irudia: LM2596 modulua probatzen ari da, sarrera-bolumen bat erakusten duenatag24.00V-ko e eta doitutako irteera-bolumen battag12.22V-ko e, korronte eta potentzia irakurketekin.

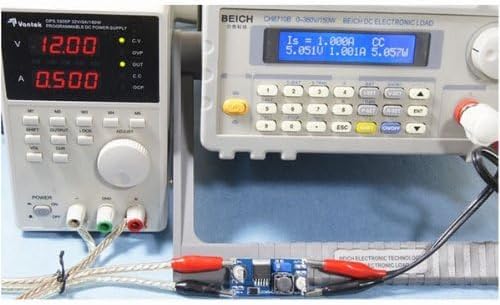

5.2 irudia: LM2596 modulua probatzen ari da, sarrera-bolumen bat erakusten duenatag12.00V-ko e eta doitutako irteera-bolumen battag5.01V-ko e, korronte eta potentzia irakurketekin.

5.2. Egungo mugak:

Moduluak gehienez 3A-ko irteera-korrontea du. Muga hori gainditzeak modulua gehiegi berotu edo huts egin dezake. Korronte handiagoetan etengabe funtzionatzeko, kontuan hartu bero-hustugailu bat gehitzea LM2596 zirkuitu integratuari.

6. Mantentzea

• Mantendu modulua garbi eta hautsik eta hondakinik gabe.
• Saihestu modulua hezetasunean edo tenperatura altuetan jartzea.
• Aldian-aldian egiaztatu konexioak estu daudela eta ziurtatu kable solterik ez dagoela.
• Karga handiekin funtzionatzen baduzu, kontrolatu LM2596 IC-aren tenperatura. Gehiegi berotzen bada, kontuan hartu aireztapena hobetzea edo bero-hustugailu bat gehitzea.

7. Arazoak

8. Segurtasun informazioa

• Deskonektatu beti korrontea konexioak egin edo aldatu aurretik.
• Ez gainditu gehienezko sarrera bolumenatage (40V DC) edo irteerako korrontea (3A).
• Ziurtatu polaritate zuzena sarrera eta irteera konektatzean. Alderantzizko polaritateak modulua eta konektatutako gailuak kaltetu ditzake.
• Mantendu modulua uretatik, material sukoietatik eta tenperatura altuetatik urrun.
• Modulu hau erabiltzaile esperientziadunentzat eta zaletuentzat pentsatuta dago. Erabileraren edozein alderdiri buruz ziur ez bazaude, bilatu laguntza profesionala.
• Ez ukitu moduluaren osagaiak korrontea dagoenean, pieza batzuk berotu egin daitezkeelako.

9. Bermea eta Laguntza

NooElec produktuak fidagarritasun eta errendimendurako diseinatuta daude. Produktu honi buruzko laguntza teknikoa edo kontsultak egiteko, bisitatu NooElec-en webgune ofiziala. webwebgunera edo jarri harremanetan bezeroarentzako arreta-zerbitzura. Mesedez, kontsultatu erosketa-dokumentazioa bermearen baldintza zehatzak ikusteko.

NooElec Denda Ofiziala: Bisitatu NooElec denda Amazonen
