1. Sarrera
Eskuliburu honek zure CO-Z telebista-igogailu motorizatua, TFQF-508 modeloa, modu seguru eta eraginkorrean instalatzeko, erabiltzeko eta mantentzeko argibide zehatzak eskaintzen ditu. Irakurri arretaz eskuliburu hau muntatu eta erabili aurretik, behar bezala funtzionatzen duela ziurtatzeko eta arrisku potentzialak saihesteko. Gorde eskuliburu hau etorkizunean erreferentzia gisa erabiltzeko.
1. irudia: CO-Z telebistarako igogailu motorizatua (TFQF-508 modeloa)
2. Segurtasun-argibideak
Beti eman lehentasuna segurtasunari instalazioan eta funtzionamenduan. Argibide hauek ez jarraitzeak kalte materialak, lesioak edo heriotza eragin ditzake.
- Irakurri argibide guztiak muntatu eta erabili aurretik.
- Ez gainditu gehienezko pisu-ahalmena 165 libra (75 kg).
- Ziurtatu telebistaren tamaina honako hauen artean dagoela: 32 eta 70 hazbete eta VESA ereduak barruan daude 100x100etik 600x400 mm-ra.
- Mantendu haurrak eta maskotak igogailu motorizatutik urrun funtzionatzen ari den bitartean.
- Ziurtatu kable guztiak behar bezala bideratuta eta finkatuta daudela, estutu edo kaltetu ez daitezen.
- Ez jarri eskuak edo objektuak mugitzen ari den jasogailu-mekanismoaren bidean.
- Deskonektatu korrontea mantentze-lan edo garbiketa egin aurretik.
- Armairu baten barruan instalatzen baduzu, ziurtatu estalkiaren eta telebistaren pisu konbinatuak ez duela euskarriaren karga-ahalmena gainditzen.
3. Paketearen edukia
Muntaketa hasi aurretik, egiaztatu osagai guztiak daudela. Piezarik falta edo hondatuta badago, jarri harremanetan bezeroarentzako arreta-zerbitzuarekin.
2. irudia: Paketeen zerrenda
- 1 x Altxatzeko zutabea
- 2 x euskarri bertikal
- 2 x Zeharkako euskarri
- 2 x Biela
- 1 x Hari bidezko kontrolagailua
- 1 x Urruneko kontrola
- 1 x korronte egokitzailea
- 1 x Talkaren aurkako euskarria
- Hardware kita (hainbat torloju, arandela eta tresna)
4. Zehaztapenak
| Zehaztapena | Balioa |
|---|---|
| Marka | CO-Z |
| Modelo zenbakia | TFQF-508 |
| Elementuaren pisua | 42.2 libra (19.1 kg) |
| Paketearen neurriak | 35.9 x 10.5 x 9.8 hazbete (91.2 x 26.7 x 24.9 cm) |
| Kolorea | Beltza |
| Materiala | Burdina |
| Muntatze Mota | Hormako euskarria (armairuan instalatzeko ere egokia) |
| Mugimendu Mota | Teleskopikoa |
| Telebistako tamaina bateragarriak | 32" eta 70" artean |
| Gehienezko pisu-gaitasuna | 165 libra (75 kg) |
| VESA bateragarritasuna | 100x100, 100x200, 100x300, 100x400, 200x100, 200x200, 200x300, 200x400, 300x100, 300x200, 300x300, 300x400, 400x100, 400x200, 400x300, 400x400, 500x100, 500x200, 500x300, 500x400, 600x100, 600x200, 600x300, 600x400 mm |
| Altuera sorta | 32"-tik 72"-ra (81.3 cm-tik 182.9 cm-ra) |
| Igogailuaren abiadura | 1 hazbete segundoko |
5. Ezaugarriak
- Altuera-tarte bikaina: Telebistaren euskarria 32"-tik 72"-ra igotzen da segundoko hazbete 1eko abiaduran, optimoa ahalbidetuz. viewangeluak.
- Diseinu iraunkorra eta polifazetikoa: Material sendoekin eraikia, diseinu indartu eta seguru batekin, 32"-70" plasma, LCD, LED edo OLED telebistak onartzen ditu, 165 kilo arteko pisuarekin, 100x100etik 600x400era bitarteko VESA neurriekin.
- Eragiketa erraza: 24V-ko motor isila eta indartsua du, erantsitako kable bidezko kontrolatzaileari eta irismen luzeko urrutiko aginteari erantzuten diona.
- Memoria ezarpenak: Hiru altuera memoria programagarri doikuntza azkarrak egiteko.
- Konfigurazio moldagarria: Zuzenean hormetan instala daiteke, modu independentean erabil daiteke edo armairu edo banku batean integratuta.
- Erabiltzaileentzako diseinua: Aurrez instalatutako osagaiek eta diseinu intuitiboak konfigurazio azkarra eta segurua errazten dute.
6. Konfigurazioa eta instalazioa
Jarraitu urrats hauek arretaz muntaketa eta instalazio egokia egiteko. Gomendagarria da laguntza izatea telebista maneiatzerakoan eta osagaiak muntatzerakoan.
6.1. Telebistaren euskarria muntatzea
Ikusi hurrengo bideoa telebistaren altxagailuaren osagaiak muntatu eta telebistari nola lotu jakiteko gida bisual bat lortzeko.
1. bideoa: CO-Z telebistarako igogailu motorizatuaren muntaketaview
- Konektatu zeharkako euskarriak: Lotu zeharkako euskarriak konexio-bielei emandako torlojuak erabiliz.
- Erantsi markoa zutabeari: Lotu muntatutako markoa altxatze-zutabera torlojuak erabiliz eta estutu 5 mm-ko giltza hexagonalarekin.
- Talkaren aurkako euskarria instalatu: Lotu talkaren aurkako euskarria zutabearen goialdean torlojuak erabiliz eta estutu 4 mm-ko giltza hexagonalarekin.
- Lotu euskarri bertikalak telebistari: Jarri telebista aurpegia behera gainazal leun eta garbi batean. Lotu euskarri bertikalak telebistaren atzealdean, hardware kit-eko torloju egokiak erabiliz. Ziurtatu ondo estututa daudela.
- Telebista igogailuan zintzilikatu: Kontu handiz altxatu telebista eta zintzilikatu euskarri bertikalak altxagailu-markoaren kakoetan. Ziurtatu telebista ondo finkatuta dagoela. Estutu euskarrien behealdeko torlojuak telebista hobeto finkatzeko.
- Proba-euskarriaren doikuntza: Probatu euskarria nahi den angelura doi daitekeela ziurtatzeko.
6.2. Energia konexioa eta hasierako proba
Konektatu korronte-egokitzailea igogailura eta entxufe batera. Egin hasierako proba bat igogailu-mekanismoak behar bezala funtzionatzen duela ziurtatzeko.
2. bideoa: Energia konexioa eta hasierako proba
6.3. Instalazio aukerak (horman edo armairuan)
CO-Z telebistarako igogailu motorizatuak instalazio aukera malguak eskaintzen ditu:
- Hormako muntaia: Igogailua zuzenean horman muntatu daiteke. Ziurtatu hormako habe egokiak daudela ondo lotzeko.
- Askea: Igogailua unitate independente gisa erabil daiteke.
- Kabinetearen integrazioa: Igogailua armairu edo banku baten barruan instala daiteke. Armairu baten barruan instalatzean, ziurtatu armairuaren estalkiaren eta telebistaren pisu konbinatuak ez duela euskarriaren karga-ahalmena gainditzen.
Armairua instalatzeko, ziurtatu telebista guztiz luzatu eta uzkurtu ahal izateko nahikoa tarte dagoela. Igogailuak 32" eta 72" arteko altuera du.

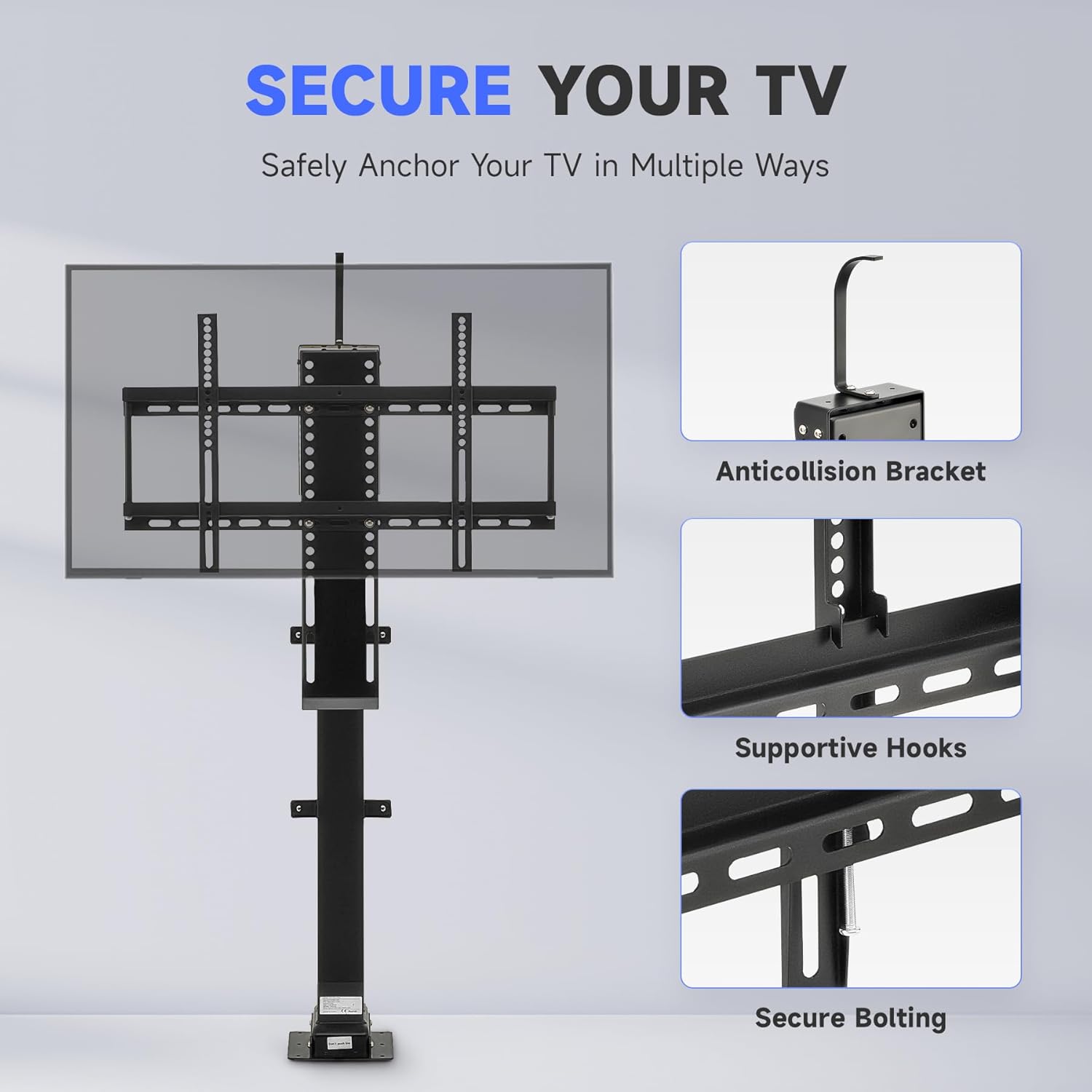

3. irudia: Lotu telebista (talkaren aurkako euskarria, euskarri-kakoak, torloju finkoak)
3. bideoa: CO-Z telebistarako altxagailu motorizatuaren instalazioa (32"-57"-ko modeloa erakusten da, antzeko prozesua 32"-70"-koentzat)
7. Funtzionamendu-argibideak
Zure CO-Z telebista-igogailu motorizatua barneko urrutiko agintea, kable bidezko agintea edo etxe adimendunaren integrazioaren bidez erabil daiteke.
4. irudia: 3 aurrez ezarritako altuerarekin kable bidezko kontrolatzailea
7.1. Oinarrizko funtzionamendua (urrutiko agintea eta kable bidezko kontrolatzailea)
- Erabili Gora (▲) telebista altxatzeko, sakatu bi kontrolagailuetako botoia.
- Erabili Behera (▼) telebista jaisteko, sakatu bi kontrolagailuetako botoia.
- Erabili Gelditu (■) urrutiko agintearen botoia edo S kable bidezko kontrolagailuko botoia telebista nahi den altueran gelditzeko.
7.2. Memoria ezarpenak
Kable bidezko kontrolagailuak hiru altuera maila hobetsi gordetzeko eta berreskuratzeko aukera ematen dizu.
- Mugitu telebista nahi duzun altuerara erabiliz Gora (▲) or Behera (▼) botoiak.
- Sakatu S botoia kable bidezko agintean. Pantaila keinuka hasiko da.
- Sakatu hiru memoria-botoietako bat (1, 2 edo 3) uneko altuera gordetzeko.
- Gordetako altuera berreskuratzeko, sakatu dagokion memoria botoia (1, 2 edo 3Telebista automatikoki mugituko da aurrez ezarritako altuera horretara.
4. bideoa: Memoriaren posizioak ezartzea (kable bidezko kontrolagailua)
7.3. Etxe Adimendunaren Integrazioa (Tuya aplikazioa, Amazon Alexa, Google Home)
Kontrol aurreratua lortzeko, ahots-komandoak eta aplikazioetan oinarritutako funtzionamendua barne, zure telebistaren igogailua etxe adimendunen plataformekin integra dezakezu. Ikusi hurrengo bideoa Tuya aplikazioa, Amazon Alexa eta Google Home kontrola konfiguratzeko argibideak lortzeko.
5. bideoa: Tuya aplikazioa, Amazon Alexa eta Google Home funtzionamendua
8. Mantentzea
- Garbiketa: Garbitu igogailua eta telebista zapi leun eta lehor batekin. Ez erabili garbitzaile edo disolbatzaile urratzailerik.
- Ohiko egiaztapenak: Aldian-aldian ikuskatu torloju eta konexio guztiak ondo lotuta daudela ziurtatzeko. Beharrezkoa bada, estutu.
- Kableen kudeaketa: Ziurtatu kableak oztoporik gabe daudela eta mugitzen diren piezen eraginpean ez daudela.
9. Arazoak
CO-Z telebista-igogailu motorizatuarekin arazoak badituzu, jo ezazu honako arazo eta irtenbide ohikoenei:
- Igogailuak ez du erantzuten:
- Egiaztatu korronte-egokitzailea ondo konektatuta eta funtzionatzen duen entxufe batera entxufatuta dagoen.
- Ziurtatu urrutiko agintearen bateriak ez daudela agortuta.
- Egiaztatu kable bidezko kontrolatzailearen kablea behar bezala konektatuta dagoela.
- Igogailua gelditzen da funtzionamenduaren erdian:
- Talkaren aurkako funtzioa aktibatuta egon daiteke. Kendu oztopo guztiak eta saiatu berriro.
- Motorra etengabeko erabileragatik gehiegi berotu daiteke. Utzi hozten minutu batzuetan berriro erabili aurretik.
- Ezohiko zaratak:
- Egiaztatu osagai solterik edo oztoporik dagoen.
- Ziurtatu telebista behar bezala muntatuta eta orekatuta dagoela.
Arazoak jarraitzen badu, jarri harremanetan bezeroarentzako arreta-zerbitzuarekin laguntza gehiago jasotzeko.
10. Bermea eta laguntza
CO-Zk kalitatezko produktuak eta bezeroarentzako arreta bikaina eskaintzeko konpromisoa hartzen du. Zure CO-Z telebista-igogailu motorizatua gure berme estandarrak babesten du. Galderarik, laguntza teknikorik edo berme-erreklamaziorik izanez gero, jarri harremanetan gure bezeroarentzako arreta-talde atseginarekin, 24/7. Kontsultatu zure erosketa-dokumentazioa bermearen xehetasun zehatzak eta harremanetarako informazioa lortzeko.
